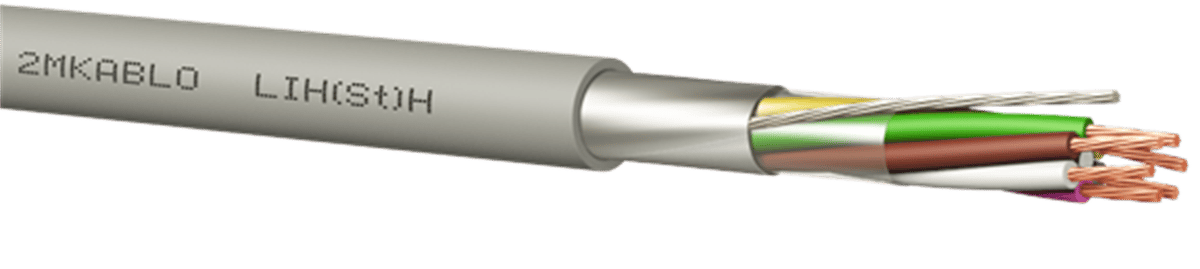

2M LIH(St)H – (TL/Mt)
KESİTLER: 2×0.75 – 3×0.75 – 4×0.75 – 8×0.75 – 4×1 – 2×1.5 – 3×1.5 – 4×1.5 – 2×2.5 – 3×2.5 – 4×2.5 – 2×1 – 3×1 – 2×0.5 – 3×0.5 – 4×0.5 – 6×0.5
2M LIH(St)H
Açıklama
Kullanım Alanları
HFFR malzeme ve AL-PES ekran kullanılan bu kablolar endüstriyel uygulamalarda sinyal iletiminde kullanılır. Haberleşme sektörü, elektronik devreler, ölçü aletleri, makine tasarımları, büro makinaları, bilgisayar sistemleri ve ses sistemleri gibi elektronik kontrol sistemlerinde esnek yapıları ile dar alanlarda rahatlıkla uygulanabilir özelliğe sahiptirler. Bina içinde kullanılırlar. Bu tip kablolarda ekranlama dış elektriksel etkilere karşı koruma sağlar. HFFR malzemeden dolayı geç tutuşur ve büyük ölçüde kendiliğinden sönerler. Düşük duman yoğunluğuna sahip olup, zehirli ve aşındırıcı gaz çıkarmazlar. İnsanların yoğun olduğu ve önemli malzemelerin olduğu binalarda kullanılırlar.
Kablo Yapısı
- İletkenBükülü Tavlı Bakır (IEC/EN 60228, Sınıf 5, 0.34 mm²: Sınıf 2)
- YalıtımHFFR (EN 50290-2-26)
- Damar RenkleriDIN 47100 (4 damar renkleri, beyaz, sarı, kahve, yeşil)
- BükümDamarlar birlikte bükülür
- AyırıcıPES Bant
- Toprak TeliBükülü Kalaylı Bakır
- EkranAl-PES Bant
- Dış KılıfHFFR (EN 50290-2-27), RAL 7001 – Gri
- Referans StandartlarVDE 0812, TS 13755
Teknik Özellikler
- Çalışma Gerilimi0.14 mm²..0.25 mm² 250 V; 0.34 mm²..1.50 mm² 300 V / 500 V; 2.50 mm²…… 450 V / 750 V
- Test Gerilimi0.14 mm² – 800 V; 0.22 mm² ….1.00 mm²- 1200 V; 1.50 mm²….. 2.50 mm² – 2500 V
- İletken Direnci0.14 mm²- ≤138 Ω/km; 0.22 mm²- ≤85 Ω/km; 0.25 mm²- ≤77.8 Ω/km; 0.34 mm²- ≤56 Ω/km; 0.50 mm²- ≤39 Ω/km; 0.75 mm²- ≤26Ω/km; 1.00 mm²- ≤19.5 Ω/km; 1.50 mm²- ≤13.3 Ω/km; 2.50 mm²- ≤7.98 Ω/km
- İzolasyon Direnci>200 M.Ωxkm
- Kapasite (800Hz)Damar – Damar: 0.14 mm²-≤80 nF/km; 0.22 mm²..0.34 mm²-≤100 nF/km; 0.50 mm²..0.75 mm²-≤110 nF/km; 1.00 mm²..1.50 mm²-≤120nF/km; 2.50 mm²- ≤140 nF/km Damar – Ekran: 0.14 mm²-≤120 nF/km; 0.22 mm²..0.34 mm²-≤150 nF/km; 0.50 mm²..0.75 mm²-≤170 nF/km; 1.00 mm²..1.50 mm²-≤180nF/km; 2.50 mm²- ≤240 nF/km
- Endüktans (yaklaşık)0.65 mH/km
- Çalışma SıcaklığıSabit: -30 °C……..+70 °C, Hareketli: -5 °C……..+70 °C
- Alev GeciktirmeIEC/EN 60332-1
- Duman YoğunluğuIEC/EN 61034-2
- Halojen Asit Gaz MiktarıIEC/EN 60754-1
- Korozif Gaz ÖlçümüIEC/EN 60754-2
- Min. Bükülme YarıçapıSabit: 8 x Kablo Çapı, Hareketli: 15 x Kablo Çapı
