NEXANS N2XH 0,6/1 kV GRI – (TL/Mt)

Açıklama

Açıklama
Standartlar
ULUSLARARASI
IEC 60502-1

Uygulama Alanı:
Oteller, okullar, yüksek binalar, hastaneler, enerji santralleri, bilgi işlem merkezleri ve insanların yoğun olarak bulunduğu iş merkezleri ile yangın riski yüksek bölgeler.

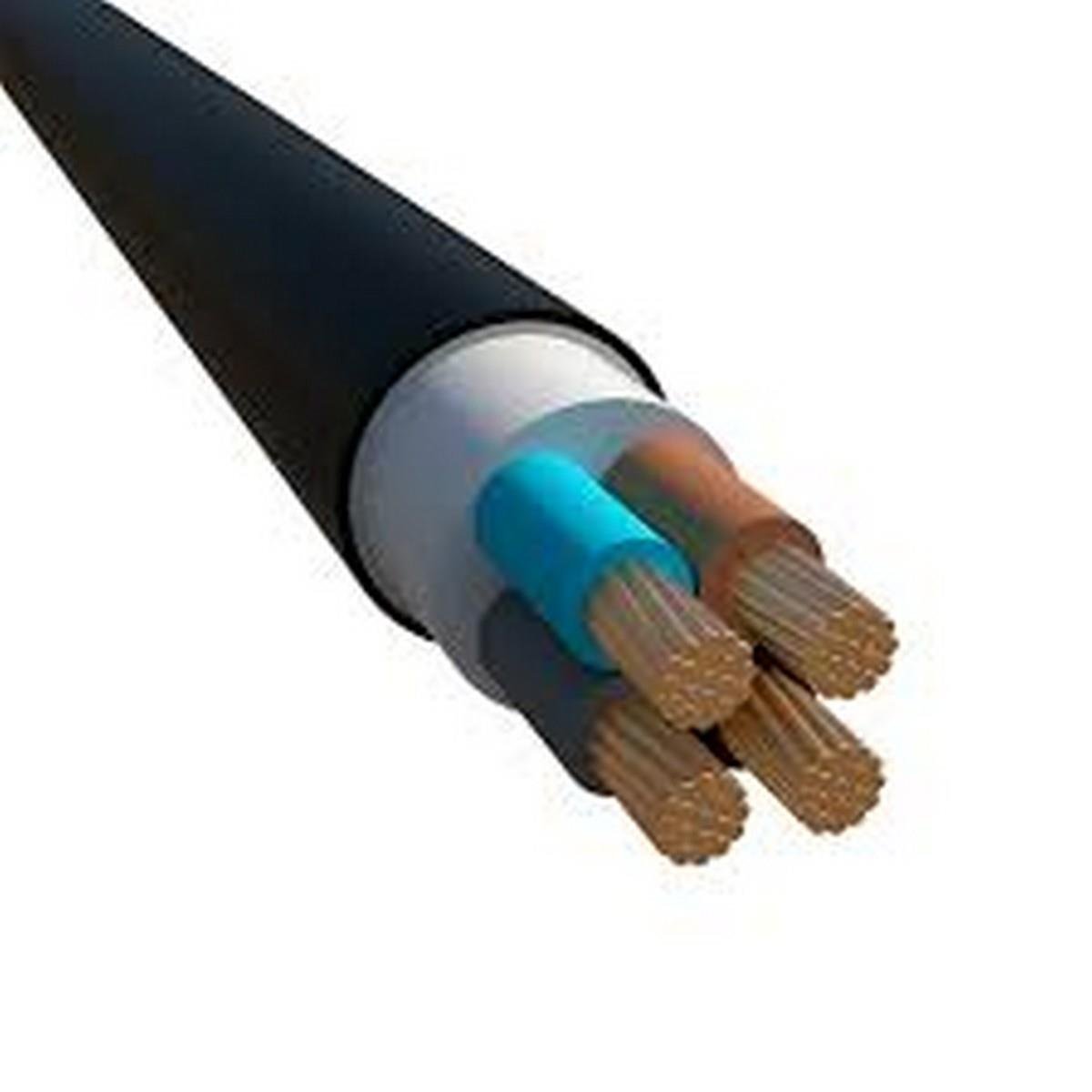

Yapısı:
İletken:Bakır
İzole:XLPE
Dış kılıf:LSZH


Markalama:
NEXANS   IEC 60502   N2XH   Damar sayısı x kesit   0.6/1  kV   “YIL”   ALSECURE

Özellikleri
Yapısal karakteristikler
İletken malzemesiBakır
İletken şekliYuvarlak örgülü (Rm)
İzole malzemesiXLPE (Çapraz bağlı polietilen)
Dış kılıfLSZH
HalojensizIEC 60754-1
Damar renkleriSiyah
Dış kılıf rengiSarı / Yeşil
Sarı/Yeşil damarlıYok
İletken esnekliğiSınıf 2
Boyutsal karakteristikler
Damar sayısı1
İletken kesiti95 mm²
Dış çap (nominal)16,0 mm
Yaklaşık ağırlık950 kg/km
Nominal dış kılıf et kalınlığı- mm
Yalıtkan kalınlığı (nominal)- mm
İletken çapı- mm
Elektriksel karakteristikler
Anma gerilimi Uo/U (Um)0.6/1 kV
İletken DC Direnci 20 °C (maks.)0,193 Ohm/km
Akım taşıma kapasitesi (havada) 30°C / üçgen serilim328 A
Akım taşıma kapasitesi (toprakta) 20°C / üçgen serilim226 A
Kullanım karakteristikleri
İşletme ortam sıcaklığı-20 … 60 °C
Kısa devre iletken sıcaklığı (maks.)250 °C
Döşeme anındaki bükme çapı (min.)8 (xD)
Alev geciktirmeIEC 60332-3 Cat. C
Duman yoğunluğuIEC 61034
KoroziflikAz (IEC 60754-2)
Kullanım sırasında maksimum iletken sıcaklığı90 °C
Kaynaklar
Performans Deklarasyonu
Performans Beyanı n° : 1000410-TRDE
Sertifikasyon Tarihi : 11.02.2021
AVCP (Performans İstikarının Değerlendirilmesi ve Doğrulanması) : Sistem 3
Onaylanmış kuruluş : 1008
Beyan edilen performans : Eca
